什么是热电偶和热电阻？

定义概念

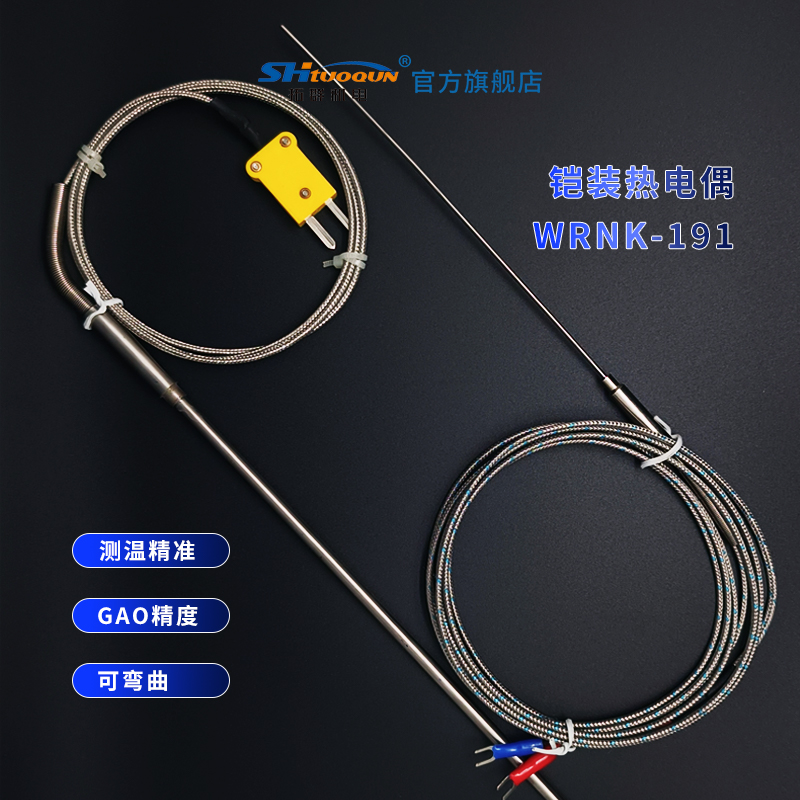

热电偶

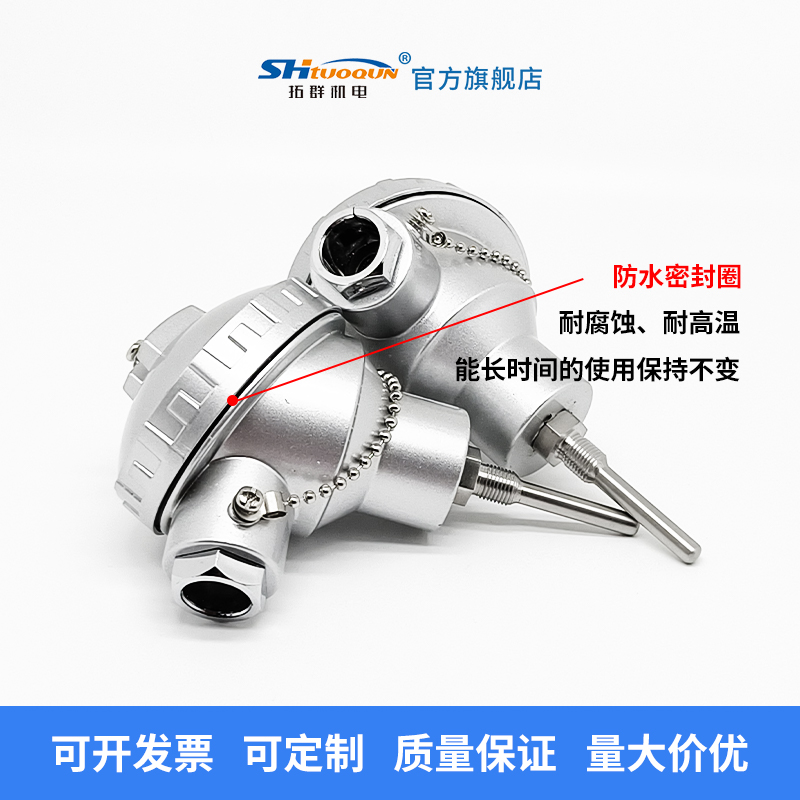

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。

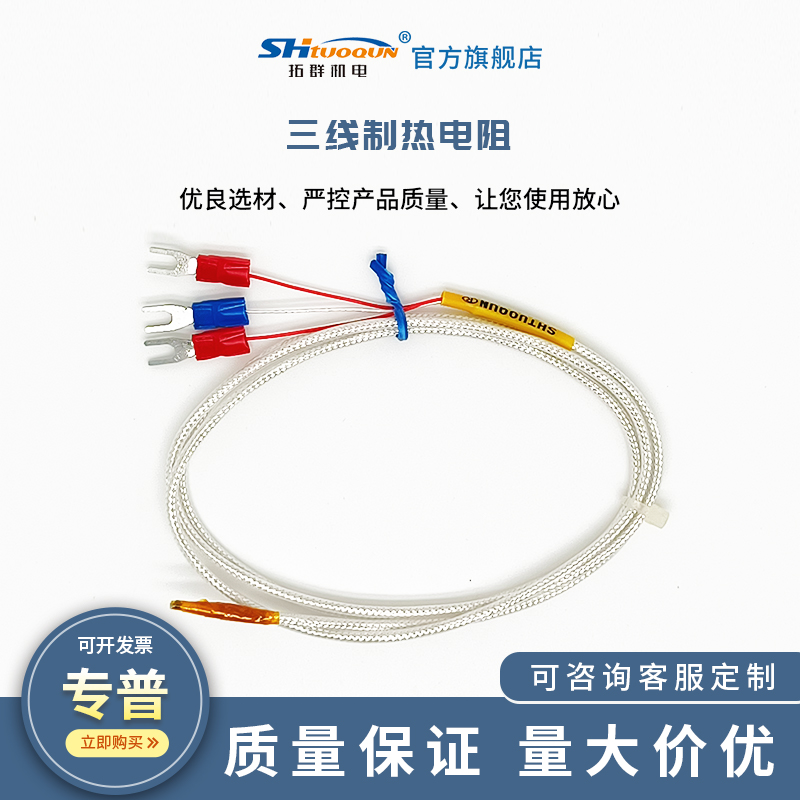

热电阻

热电阻（thermal resistor）是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，应用最多的是铂和铜，此外，已开始采用镍、锰和铑等材料制造热电阻。金属热电阻常用的感温材料种类较多，最常用的是铂丝。工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍等。

热电偶和热电阻区别

测温范围不同

虽然都是接触式测温仪表，但它们的测温范围不同。    热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。    这时在中低温度时，一般使用热电阻测温范围为200~500℃，甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100。(也有Pt50，在工业上也有用铜电阻，但测温范围较小，在一50~~150℃之间.在一些特殊场合还有铟阻，锰电阻等)  。

测温原理

热电偶测量温度的基本原理是热电效应，二次表是一个检伏计或为了提高精度时使用电子电位差计。

电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的，二次表是一个不平衡电桥。

工作中的现场判断

1、热电偶  热电偶有正负极，补偿导线也有正负之分。首先保证连接，配置准确。在运行中，常见的有短路、断路、接触不良(有万用表可判断)和变质(根据表面颜色来鉴别)。检查时，要使热电偶与二次表分开。    2、热电阻  不外乎短路和断路。用万用表可判断，在运行中，怀疑短路，只要将电阻端拆下一个线头，看显示仪表，如到最大，热电阻短路。回零，导线短路。保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了。显示最大，热电阻断路。显示最小，短路。

热电偶和热电阻的选择

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。    T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。    热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。
